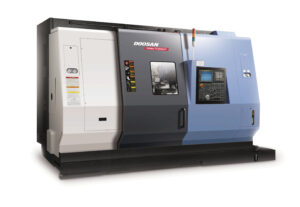

Puma TT 2000 / 2500

- 2 revolvere, 24 verktøy
- 2 likeverdige spindler
- Y-akse på øvre revolver med 160mm vandring
- C-akse på begge spindler
TT2000 | TT2500 MS | TT2500 SY | |
---|---|---|---|
Sving over vange | 800 | 800 | 800 |
Sving over sadel | 620 | 620 | 620 |
Anbefalt dreiediameter | 210 | 255 | 255 |
Maks dreiediameter øvre revolver | 390 o/min | 390 o/min | 390 o/min |
Maks dreiediameter nedre revolver | 300 o/min | 300 o/min | 300 o/min |
Maks dreielengde | 350 | 350 | 350 |
Stangmatrial diameter | 67 | 76 | 76 |
Spindel hastighet, venstre og høyre | 5000 o/min | 3500 o/min | 3500 o/min |
Antall verktøy | 12+12 | 12+12 | 12+12 |
Roterende verktøyhastighet | 4000 o/min | 4000 o/min | 4000 o/min |
Hurtigmating (X/Z/B/Y) | 20 / 24 / 24 / 7,5 m/min | 20 / 24 / 24 m/min | 20 / 24 / 24 / 7,5 m/min |
Venstre spindelmotor | 22 / 15 kW | 26 / 22 kW | 26 / 22 kW |
Høyre spindelmotor | 22 / 15 kW | 26 / 22 kW | 26 / 22 kW |
Roterende verktøymotor | 5,5 / 1,5 kW | 5,5 / 1,5 kW | 5,5 / 1,5 kW |
Maskinvekt | 7200 kg | 7600 kg | 7800 kg |
