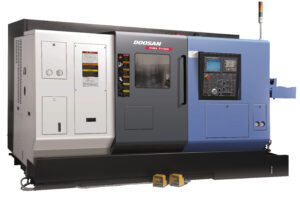

Puma TT 1500 / TT1800
- 2 revolvere med opp til 48 verktøy
- 2 likeverdige spindler
- Y-akse på øvre revolver
- Indexering av revolver 0,15sek
- 0,001 indeksering av begge spindle
- 40m/min Z-akse ilmating
| TT1500 MS | TT1500 SY | TT1800 MS | TT1800 SY | |
|---|---|---|---|---|
| Sving over vange | 750 | 750 | 980 | 980 |
| Sving over sadel | 230 | 230 | 230 | 230 |
| Anbefalt dreiediameter | 175 | 175 | 210 | 210 |
| Maks dreiediameter | 230 | 230 | 230 | 230 |
| Maks dreielengde | 120 | 120 | 230 | 230 |
| Stangmatrial diameter | 51 | 51 | 67 | 67 |
| Spindel hastighet | 6000 o/min | 6000 o/min | 5000 o/min | 5000 o/min |
| Antall verktøy | 12+12 (24+24) | 12+12 (24+24) | 12+12 (24+24) | 12+12 (24+24) |
| Roterende verktøyhastighet | 5000 o/min | 5000 o/min | 5000 o/min | 5000 o/min |
| Hurtigmating (X/Z/B/Y) | 20 / 40 / 40 m/min | 20 / 40 / 40 / 7,5 m/min | 20 / 40 / 40 m/min | 20 / 40 / 40 / 7,5 m/min |
| Spindelmotor | 15 / 11 kW | 15 / 11 kW | 22 / 15 kW | 22 / 15 kW |
| Roterende verktøymotor | 5,5 / 1,1 kW | 5,5 / 1,1 kW | 5,5 / 1,1 kW | 5,5 / 1,1 kW |
| Maskinvekt | 7200 kg | 7500 kg | 7600 kg | 7800 kg |
