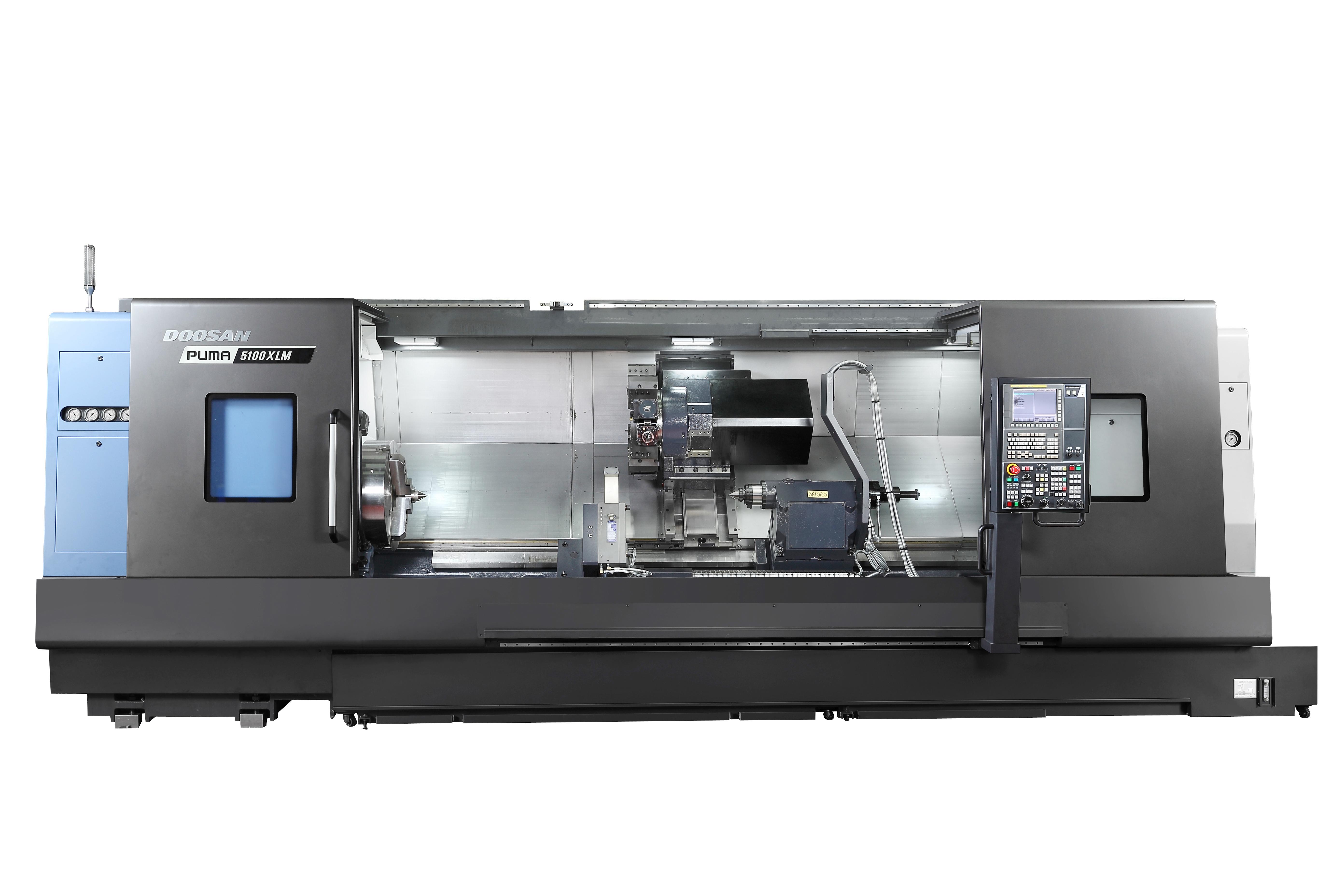

Puma 5100
Puma 5100 serien er laget for tøff kjøring med brutte kutt, høy nøyaktighet og stor overflatefinhet
- Rå avsponingskraft og stiv konstruksjon
- Dreielengde på 1000, 2000 og 3000 mm
- Opptil 45 Kw spindel motor
- 18/20 m/min hurtigmating (Z-Axis)
- 0.25 sekunders verktøy skift (nærmeste)
- stangkapasitet opp til 165 mm
| 5100 A / B / C | 5100 MA / MB | |
|---|---|---|
| Sving over vange, mm | 900 | 900 |
| Sving over sadel, mm | 690 | 690 |
| Anbefalt dreiediameter, mm | 380 | 380 |
| Maks dreiediameter, mm | 650 | 650 |
| Maks arbeidslengde /L/ XL | 992/ 2042 / 3042 | 952 / 2002/ 3028 |
| Stangmaterial diameter, mm | 102 / 116,5 / 165,5 | 116,5 / 165,5 |
| Spindelhastighet | 3000 / 2000 / 1500 o/min | 2000 / 1500 o/min |
| Antall verktøy | 12 / 10 / 10 | 12 (BMT75) |
| Roterende verktøy hastighet | - | 4000 o/min |
| Hurtigmating (X/Z) | 16 / 20 m/min | 16 / 20 m/min |
| Spindelmotor | 26 / 26 / 37 kW | 37 / 45 kW |
| Roterende verktøymotor | 11 kW | |
| Maskinvekt | 9450 - 12900 kg | 10250- 13200 kg |
