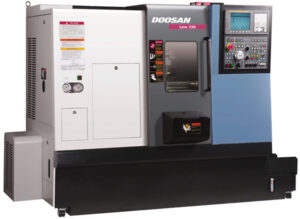

Lynx 2100
Den nyeste generasjonen av Lynx-maskiner er 10% raskere, bare på reduserte dødtider (non-cutting time). I tillegg kommer bedre effektivitet generelt, som gjør de nye Lynx’ene til meget kompakte og høyeffektive produksjonsmaskiner.
- Kraftig 15 kw spindelmotor
- 36 m/min hurtigmating (Z-Axis)
- 0.15 sekunders verktøy skift (nærmeste)
- Opp til 24 verktøy i revolveren
- Stor 65 mm stang kapasitet (Lynx 2100B/MB modeller)
- M-versjon: med roterende verktøy og C-akse
- S-versjon: med sub-spindel
| Lynx 2100 | Lynx 2100A (LA) | Lynx 2100B (LB) | Lynx 2100MA (LMA) | Lynx 2100MB (LMB) | Lynx 2100LMSA | Lynx 2100LMSB |
|---|---|---|---|---|---|---|
| Sving over vange | 600 | 600 | 600 | 600 | 600 | 600 |
| Sving over sadel | 400 | 400 | 400 | 400 | 400 | 400 |
| Maks. dreiediameter | 350 | 350 | 300 | 300 | 300 | 300 |
| Maks. dreielengde | 330 (550) | 330 (550) | 290 (510) | 290 (510) | 510 | 510 |
| Stangmatriell diameter | 51 | 65 | 51 | 65 | 51 | 65 |
| Spindel hastighet | 6000 o/min | 4500 o/min | 6000 o/min | 4500 o/min | 6000 o/min | 4500 o/min |
| Subspindel hastighet | - | - | - | - | 6000 o/min | 6000 o/min |
| Roterende verktøyhastighet | - | - | 6000 o/min | 6000 o/min | 6000 o/min | 6000 o/min |
| Hurtigmating (X/Z) | 30 / 36 m/min | 30 / 36 m/min | 30 / 36 m/min | 30 / 36 m/min | 30 / 36 m/min | 30 / 36 m/min |
| Spindelmotor | 15 kW | 15 kW | 15 kW | 15 kW | 15 kW | 15 kW |
| Roterende verktøymotor | - | - | 3,7 kW | 3,7 kW | 3,7 kW | 3,7 kW |
| Maskinvekt | 3100 (3400) kg | 3100 (3400) kg | 3170 (3480) kg | 3170 (3480) kg | 3600 kg | 3600 kg |
