DN Solutions SMX 5100

Doosan SMX 5100

Beskrivelse

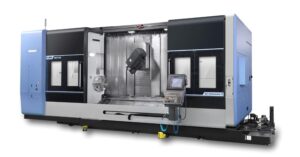

SMX 5100L er 5. generasjon multifunksjonsmaskiner utviklet med bakgrunn av lang erfaring og stor innsats fra Dn Solutions egne forskningsinstitusjoner.

SMX 5100L er store, hurtige, høypresise og meget stabile CNC dreiesentre med vinkelrett (ekte) Y-akse. Maskinen består av et fundament som er støpt i ett stykke, samt tårnet med X og Y bevegelse. Y-bevegelsen realiseres ved at hele tårnet kjøres (ikke RAM), noe som gir maksimal stabilitet. I konstruksjonen av fundament og tårn brukes det siste innen teknologi for å oppnå maksimal stabilitet. Samtlige vanger er lineære føringer for å oppnå maksimal dynamikk.

SMX 5100L er store maskiner, men konstruert med operatøren i fokus. Maskinen er konstruert slik at ergonomien for operatøren er best mulig, og avstanden inn til spindel senter minst mulig. I tillegg kan operatørpanelet justeres i høyde, for best mulig individuell tilpassing.

Den kraftige frese/dreie spindelen har B-akse som svinger 240º (±120º) og Y-akse på 520 mm.
For stabile forhold ved kraftig maskinering kan B-aksen låses med tannkrans for hver grad.

Bakdokken (på maskiner uten høyre spindel) er servodrevet og med innebygget roterende senter. Driften er via servomotor og kulemutterskrue. Trykket fra bakdokken styres via M-koder.

Sammenligne
modeller

Sammenligne
modeller

Doosan SMX 5100
SMX 5100L /LB

Additional information

Maks dreie diameter

830

Maks dreie lengde

3050

Stangkapasitet

102 / 165,5

Y-akse vandring

520

Spindelhastighet (o/min)

2400 / 1500

Spindelmotor (kW)

37 kW

Fresespindel hastighet

7000

Fresespindel, kW

37

Antall verktøy lagringsplasser

40 / 80 / 120

Styring

Fanuc 31i

Doosan SMX 5100
SMX 5100XL XLB

Additional information

Maks dreie diameter

830

Maks dreie lengde

4070

Stangkapasitet

102 / 165,5

Y-akse vandring

520

Spindelhastighet (o/min)

2400 / 1500

Spindelmotor (kW)

37 kW

Fresespindel hastighet

7000

Fresespindel, kW

37

Antall verktøy lagringsplasser

40 / 80 / 120

Styring

Fanuc 31i
